電接點壓力表
儀表設上、下限二位開關型接點裝置，在壓力達到設定值時發出信號或通斷控制電路，供作業系統自動控制或發訊用。其抗振結構可有效抑制指針的抖動、沖擊，保護接點，使儀表指示清晰，電信號切換可靠，工作穩定。廣泛應用于機械、化工、石油、冶金、電力等工業生產過程。
型號 | YTXC-100ZQ-Z | YTXC-150ZQ-Z | YTXC-100-Z | YTXC-150-Z | YTXC-100TQ-Z | YTXC-150TQ-Z |
結構形式 | 軸向帶前邊 | 徑向無邊 | 徑向帶前邊 | |||
測量范圍 MPa | -0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4 0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16; 0-25; 0-40; 0-60 | |||||
精確度% | ± 1.6 | |||||
接點電參數 | 工作電壓 | 380VAC;220VDC | ||||
最大工作電流 | 1A | |||||
持續電流 | 0.6A | |||||
最大功率 （無感負載） | 20VA | |||||
連接器 | X14K4P | 防水接線盒 | X14K4P | 防水接線盒 | X14K4P |
使用工作溫度：-25℃~55℃
工作壓力上限：不大于儀表上限的2/3
工作環境振動頻率不大于25Hz，振幅不大于0.5mm
儀表執行標準： DGH05-2004

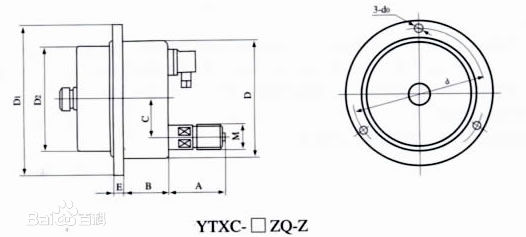

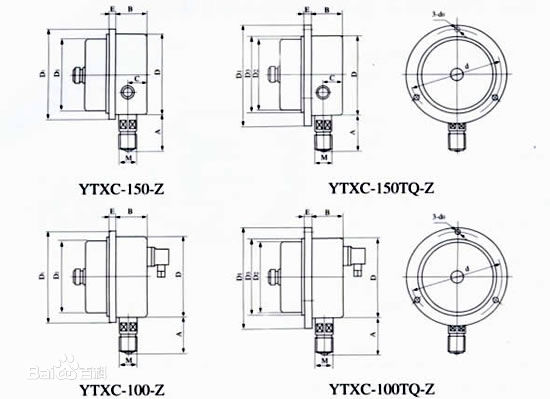

電接點真空壓力表的型號 | 外形尺寸mm | ||||||||||
D | D1 | D2 | D3 | A | B | C | E | d | d0 | M | |
YTXC-100-Z | 100 | 120 | 96 | / | 44 | 38 | / | 12.5 | / | / | 20×1.5 |
YTXC-100ZQ-Z | 100 | 130 | 96 | / | 42 | 33 | 34 | 8.5 | 118 | 5.6 | |
YTXC-100TQ-Z | 100 | 125 | 96 | 102 | 44 | 38 | / | 9.5 | 118 | 5.6 | |
YTXC-150-Z | 150 | 164 | 136 | / | 50 | 44 | / | 16 | / | / | |
YTXC-150ZQ-Z | 150 | 177 | 136 | / | 50 | 43 | 55 | 14 | 165 | 5.6 | |
YTXC-150TQ-Z | 150 | 177 | 136 | 144 | 50 | 44 | / | 18 | 165 | 5.6 |
